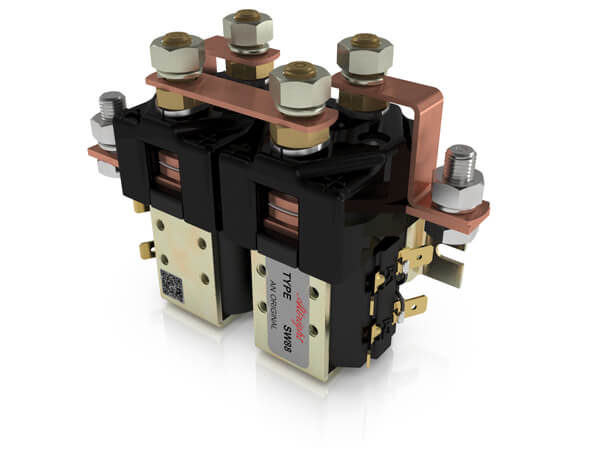

SW88, doğru akım yükleri, özellikle endüstriyel kamyonlar gibi elektrikli araçlarda kullanılan motorlar için tasarlanmıştır. Hem kesik hem de kesintisiz yükler için geliştirilen SW88, Rezistif, Kapasitif ve İndüktif yüklerin anahtarlanması için uygundur.
SW88, kaynak yapmaya dayanıklı, zor aşınan ve iletkenliği yüksek olan gümüş alaşımlı uçlarla tek kutuplu çift kırma ana kontaklara sahiptir. Motorun ters çevrilmesi için tasarlanmış olan SW88 ana kontak devresi, yerleşik bir arızaya karşı korumalıdır, böylece her iki bobine aynı anda enerji verilirse, kontak düzenlemesi açık devreler olur. SW88, M8 saplama ana terminallerine ve 6.3mm maça bobin bağlantılarına sahiptir. Ürünle birlikte verilen braketler kullanılarak monte edilir, dikey veya yatay olabilir, dikey M8 temas saplamaları yukarı bakmalıdır. Gereklilik aşağıya doğru yönlendiriliyorsa, kontaktörün bunu telafi etmesi için ayarlayabiliriz.
| Uygulama |
InterruptedDeğerlendirme (I th )Kesintisiz |
|
| Isıl Akım Derecesi | 100A | 100A |
| Aralıklı Akım Değerlendirmesi: | ||
| % 30 Görev | 185A | 185A |
| % 40 Görev | 160A | 160A |
| % 50 görev | 140A | 140A |
| % 60 Görev | 130A | 130A |
| % 70 Görev | 120A | 120A |
| Anma Hata Akım Kesme Kapasitesi (Icn) 5ms Zaman Sabiti:(UL583'e göre *) | ||
| blowouts | 80V DC'de 600A | |
| Patlama Yok | 48V DC'de 800A | |
| Nominal Hata Akım Kesme Kapasitesi (Icn) Direnç Yükü:(UL508 * uyarınca) | ||
| blowouts | - | |
| Patlama Yok | - | |
| Tavsiye Edilen Maksimum İletişim Gerilimi | ||
| blowouts | 96V | 96V |
| Patlama Yok | 48V | 48V |
| 100A'da Yeni Kişiler arasında kutup başına Tipik Gerilim Düşümü | 50mV | |
|
|
||
| Mekanik Dayanıklılık | > 5.000.000 Döngü | |
| Bobin Voltajı Mevcut (ABD) (AC için doğrultucu kartı gerekli) | 6 - 240V | |
| Bileşen | yapılandırmalar |
|---|---|
| Yardımcı |
|
| Bobin bastırma |
|
| Bobin Sonlandırmaları |
|
SW88 Veri Sayfası
STANDART
STANDART - ALTIN
V3
V3 - GOLD
DİYOT
DİYOT VE DİRENÇ
BI-YÖNLÜ DİYOT
AMP ETİKETLERİ
UÇAN KURŞUN
VAKUM GELİŞTİRME
