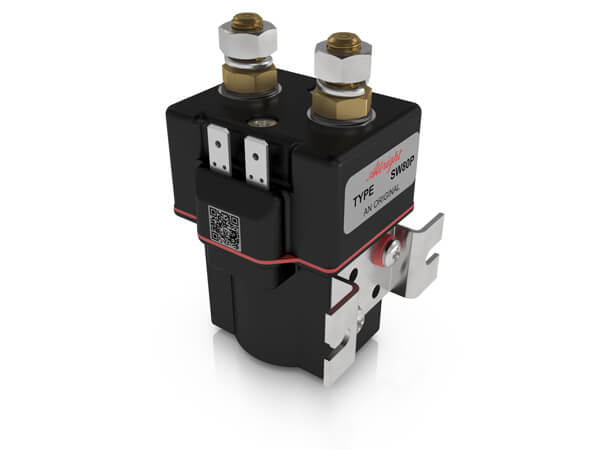

SW80P, IP66'ya yapıştırılmıştır ve daha zorlu ortamlarda doğru akım yükleri için tasarlanmıştır. Uygulamalar, endüstriyel kamyonlar gibi elektrikli araçlarda kullanılan vinçleri ve motorları içerir. Hem kesik hem de kesintisiz yükler için geliştirilen SW80P, Rezistif, Kapasitif ve İndüktif yüklerin anahtarlanması için uygundur.
SW80P, gümüş alaşımlı uçlarla kaynaklanmaya dayanıklı, aşınmaya dayanıklı ve iletkenliği yüksek tek kutuplu çift kırma ana kontaklara sahiptir. SW80P kapalı bir üst kapağa sahiptir ve IP66'ya çevre koruma sunar. SW80P, M8 saplama ana terminallerine ve 6.3mm maça bobin bağlantılarına sahiptir. Ürünle birlikte verilen braketler kullanılarak monte edilir, dikey veya yatay olabilir, dikey M8 temas saplamaları yukarı bakmalıdır. Gereklilik aşağıya doğru yönlendiriliyorsa, kontaktörün bunu telafi etmesi için ayarlayabiliriz.
| Uygulama |
InterruptedDeğerlendirme (I th )Kesintisiz |
|
| Isıl Akım Derecesi | 100A | 125A |
| Aralıklı Akım Değerlendirmesi: | ||
| % 30 Görev | 185A | 230A |
| % 40 Görev | 160A | 200A |
| % 50 görev | 140A | 175A |
| % 60 Görev | 130A | 160A |
| % 70 Görev | 120A | 150A |
| Anma Hata Akım Kesme Kapasitesi (Icn) 5ms Zaman Sabiti:(UL583'e göre *) | ||
| blowouts | 80V DC'de 600A | |
| Patlama Yok | 600V'de 48V DC'de | |
| Nominal Hata Akım Kesme Kapasitesi (Icn) Direnç Yükü:(UL508 * uyarınca) | ||
| blowouts | 96V DC'de 190A | |
| Patlama Yok | 60V DC'de 190A | |
| Tavsiye Edilen Maksimum İletişim Gerilimi | ||
| blowouts | 96V | 96V |
| Patlama Yok | 48V | 60V |
| 100A'da Yeni Kişiler arasında kutup başına Tipik Gerilim Düşümü | 40mV | |
|
|
||
| Mekanik Dayanıklılık | > 5.000.000 Döngü | |
| Bobin Voltajı Mevcut (ABD) (AC için doğrultucu kartı gerekli) | 1 - 240V | |
| Bileşen | yapılandırmalar |
|---|---|
| Bobin bastırma |
|
| Bobin Sonlandırmaları |
|
SW80P Veri Sayfası
DİYOT
DİYOT VE DİRENÇ
BI-YÖNLÜ DİYOT
AMP ETİKETLERİ
