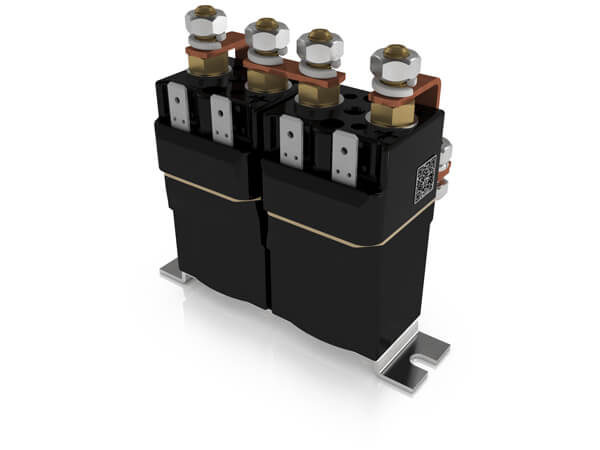

SW66, motorun geri dönüşü için tasarlanmış, minyatür bir seri, tek kutuplu, ayaklı, kompakt kontaktördür. Hem kesik hem de kesintisiz yükler için tasarlanan SW66, Rezistif, Kapasitif ve Endüktif yüklerin anahtarlanması için uygundur. Tipik uygulamalar arasında küçük çekiş motorlarının, hidrolik güç paketlerinin ve küçük elektrikli vinç motorlarının anahtarlanması bulunur.
SW66, kaynak yapmaya dayanıklı, zor aşınan ve çok fazla iletkenliğe sahip gümüş alaşımlı uçlarla tek kutuplu çift kırma ana kontaklara sahiptir. SW66, M6 saplama ana terminallerine ve 6.3mm maça bobin bağlantılarına sahiptir. M4 kılavuzlu delikler veya montaj braketleri ile, birlikte verilen veya ayrı öğeler olarak monte edilebilir. Montaj, kontaktörün yanında veya altında olabilir.
| Uygulama |
InterruptedDeğerlendirme (I th )Kesintisiz |
|
| Isıl Akım Derecesi | 80A | 80A |
| Aralıklı Akım Değerlendirmesi: | ||
| % 30 Görev | 145A | 145A |
| % 40 Görev | 125A | 125A |
| % 50 görev | 115A | 115A |
| % 60 Görev | 105A | 105A |
| % 70 Görev | 95A | 95A |
| Anma Hata Akım Kesme Kapasitesi (Icn) 5ms Zaman Sabiti:(UL583'e göre *) | ||
| blowouts | 96V DC'de 400A | |
| Patlama Yok | 48V DC'de 400A | |
| Nominal Hata Akım Kesme Kapasitesi (Icn) Direnç Yükü:(UL508 * uyarınca) | ||
| blowouts | 96V DC'de 120A | |
| Patlama Yok | 60V DC'de 120A | |
| Tavsiye Edilen Maksimum İletişim Gerilimi | ||
| blowouts | 96V | 96V |
| Patlama Yok | 48V | 60V |
| 80A'daki Yeni Kontaklarda kutup başına Tipik Gerilim Düşümü | 40mV | |
|
|
||
| Mekanik Dayanıklılık | > 3.000.000 Döngü | |
| Bobin Voltajı Mevcut (ABD) (AC için doğrultucu kartı gerekli) | 6 - 130V | |
| Bileşen | yapılandırmalar |
|---|---|
| Yardımcı |
|
| Bobin bastırma |
|
| Bobin Sonlandırmaları |
|
SW66 Veri Sayfası
STANDART
V4
DİYOT
DİYOT VE DİRENÇ
BI-YÖNLÜ DİYOT
AMP ETİKETLERİ
