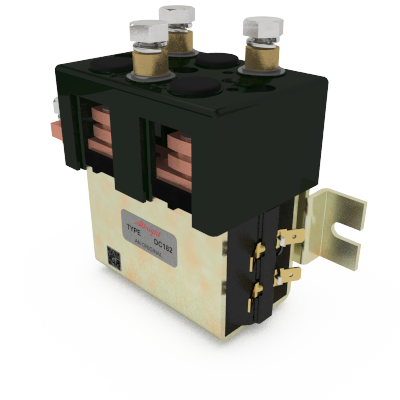

DC182P motor ters çevirmeli kontaktör tipi, özellikle elektrikli vinçlerde kullanılan motorlar gibi doğru akım yükleri için tasarlanmıştır. DC182P, monoblok bir yapı olup, modern elektronik kontrol sistemleriyle uyumlu, düzenli ve kompakt bir tasarıma sahiptir. DC182P, Dirençli ve Endüktif yüklerin anahtarlanması için uygundur ve IP67'ye yapıştırılmıştır.
Motorun tersine çevrilmesi için tasarlanan ana kontak devresi dahili bir arızaya karşı korumalıdır, böylece her iki bobine aynı anda enerji verilirse devre açık kalır. DC182P, gümüş alaşımlı temas uçlarına sahip, kırılmaya karşı dirençli, sert aşınan ve iletkenliği çok fazla olan çift kırılmış ana kontaklara sahiptir. DC182P M8 ana damızlık terminalleri, uygulamaya uyacak şekilde çeşitli şekillerde yapılandırılabilir. Bobin bağlantıları 6,3 mm maça ile yapılır ve montaj birlikte verilen braket ile yapılır ve yatay veya dikey olabilir. Dikey olduğunda M8 temas saplamaları yukarı bakmalıdır. Gereklilik aşağıya doğru yönlendiriliyorsa, kontaktörün bunu telafi etmesi için ayarlayabiliriz.
| Uygulama |
InterruptedDeğerlendirme (I th )Kesintisiz |
|
| Isıl Akım Derecesi | 150A | 150A |
| Aralıklı Akım Değerlendirmesi: | ||
| % 30 Görev | 275A | 275A |
| % 40 Görev | 235A | 235A |
| % 50 görev | 210A | 210A |
| % 60 Görev | 195A | 195A |
| % 70 Görev | 180A | 180A |
| Anma Hata Akım Kesme Kapasitesi (Icn) 5ms Zaman Sabiti:(UL583'e göre *) | ||
| blowouts | - | |
| Patlama Yok | 48V DC'de 1000A | |
| Nominal Hata Akım Kesme Kapasitesi (Icn) Direnç Yükü:(UL508 * uyarınca) | ||
| blowouts | - | |
| Patlama Yok | - | |
| Tavsiye Edilen Maksimum İletişim Gerilimi | ||
| blowouts | 0V | 0V |
| Patlama Yok | 48V | 48V |
| 150A'da Yeni Kontaklarda kutup başına Tipik Gerilim Düşümü | 40mV | |
|
|
||
| Mekanik Dayanıklılık | > 5.000.000 Döngü | |
| Bobin Voltajı Mevcut (ABD) (AC için doğrultucu kartı gerekli) | 6 - 240V | |
| Bileşen | yapılandırmalar |
|---|---|
| Bobin bastırma |
|
| Bobin Sonlandırmaları |
|
DC182P Veri Sayfası
DİYOT
DİYOT VE DİRENÇ
BI-YÖNLÜ DİYOT
AMP ETİKETLERİ
